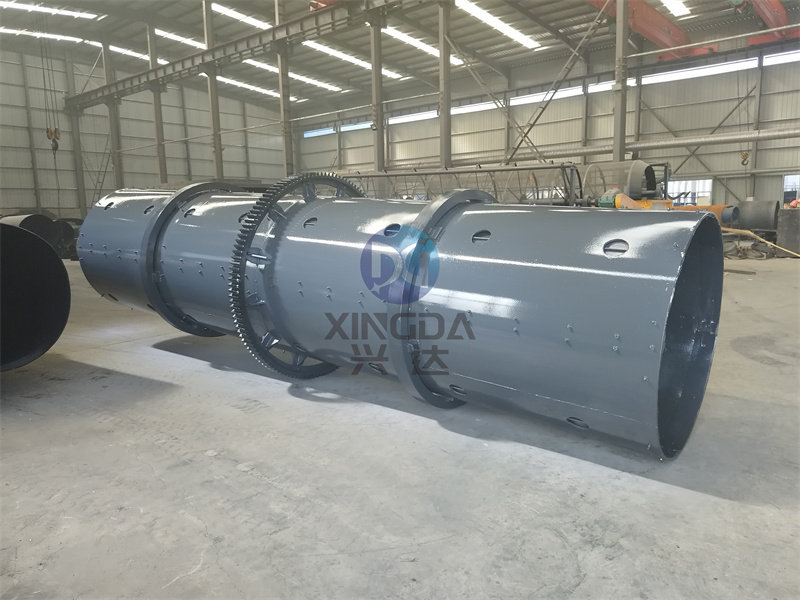

該系列轉鼓造粒機由主電動機驅動皮帶和皮帶輪，通過減速機傳動給主動軸，通過安裝在主動軸上對開式齒輪與固定在機體上的大齒圈相嚙合，相向工作。物料從進料端加入，經筒體內部特殊結構的作用將其制成顆粒，經出料口流出。由于物料的不斷進入，造粒機的不斷旋轉，方可實現大批量生產。

       有機肥轉鼓造粒機的整機可分為五大部分：

　　1.托架部分：整個機體轉動部分都由托架支撐，受力較大，因此該機托輪架部分均采用中碳鋼板、槽鋼han接而成，并通過了嚴格的質量控制和特殊的工藝要求，已達到本機所使用的目的。除此之外更重要的是固定在架子上的托輪，因考慮到其與機體滾帶會產生較大摩擦，我廠特意選用防腐、耐磨材料，大大提高了本機的使用壽命，托輪架也采用鑄造一體技術。另在托輪架四角設有吊轉鉤，便于裝卸運輸。



　　2.傳動部分：整臺造粒機傳動部分是尤為重要的，整個機體的工作都由此而行。傳動加均采用槽鋼han接而成，并通過了嚴格的質量要求。安裝在傳動架上的主電動機和減速機均選用ISO國家免檢產品，質量可靠。電動機帶動皮帶輪、三角帶、減速機傳動給主軸，使機體工作，其中傳動減速機與主軸工作部分采用尼龍柱銷聯接器相咬合傳遞驅動。

　　3.大齒輪：固定在機體上，與傳動小齒輪相嚙合，相向帶動機體工作。

　　4.滾帶：固定于機體兩側，以支撐整個機體。

　　5.機體部分：采用中碳鋼板han接而成，內置特殊的橡膠襯板或耐酸不銹鋼襯板，實現自動除脫，取消了傳統的刮刀裝置，并通過嚴格的質量控制和特殊的工藝要求，以達到本機所使用的目的。
